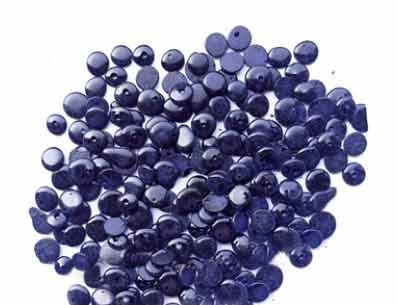

在保證鋼絲外層潔凈情況下，膠料里加入間甲白體系，如橡膠粘合劑RC、AS-88,AE-200，或者間甲白粘合體系+硼酰化鈷RC-23，硫化體系應該和粘合體系匹配，一般情況下促進劑用量要少一些，硫磺的用量正常或用量偏高一點，硫化儀試驗T10應該在大于2分30秒，切忌小于2分30秒，這樣是應該沒問題的。

　　注意用硼酰化鈷時應該在混煉的前期加入，粘合劑RC，AS-88要和促進劑、硫化劑在混煉的后期加入，溫度不要高于90度。

　　硼酰化鈷現在有一種環保型粘合劑DH可以在密煉機里加入，排料溫度不要高于110度，粘合效果不錯，加工過程中無煙無刺鼻的氣味，可以對比試驗一下。

小編：ZiYu
